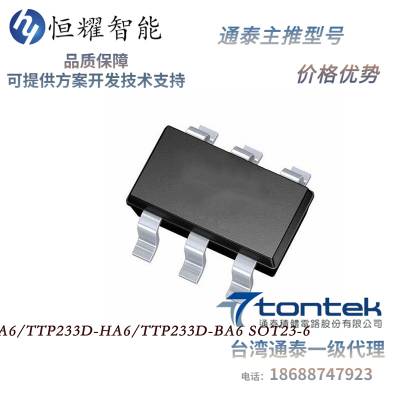

| 品牌：TONTEK/通泰 | 型号： TTP233D-SB6 | 类型：其他IC |
| 封装：SOT-23-6 | 批号：2023 | 特色服务：提供方案技术支持 |
| 应用领域：家用电器 |
大纲
z TTP233D-SB6 TonTouchTM是一款触摸板检测器IC，提供1个触摸键。这
用于触摸传感器的设备内置调节器。稳定的传感方法可以覆盖多样性
条件。触摸检测IC设计用于取代传统的直接按键
具有不同的焊盘尺寸。低功耗和宽工作电压是触点
直流或交流应用的主要功能。
特征
z 工作电压 2.4V ~ 5.5V
z 用于触摸传感器的内置稳压器
z 内置低电压复位 （LVR） 功能
z 工作电流，@VDD=3V 无负载
在快速模式下典型值为 4uA， 8uA
z 快速模式下响应时间约为46mS@VDD=3V
z 灵敏度可通过电容（1~50pF）外部调节
z 人体稳定触摸检测，替代传统直接开关键
z 提供快速模式
z 通过引脚选项（TOG 引脚）提供直接输出或切换输出选择
z Q引脚为CMOS输出，可通过引脚选择高电平有效或低电平有效选项（AHLB引脚）
z 导通时间约为 16 秒（±35% @ VDD=3.0V）
z上电后有0.5秒左右的稳定时间，期间不要触摸键盘，并且
该功能已禁用
z 终身自动校准
重新校准周期约为上电后 8 秒内的 1 秒。当键已
在 8 秒内触摸或按键在通电后超过 8 秒未触摸，则
重新校准周期更改为 4 秒
应用
Z 广泛的消费类产品
z 按钮键更换
